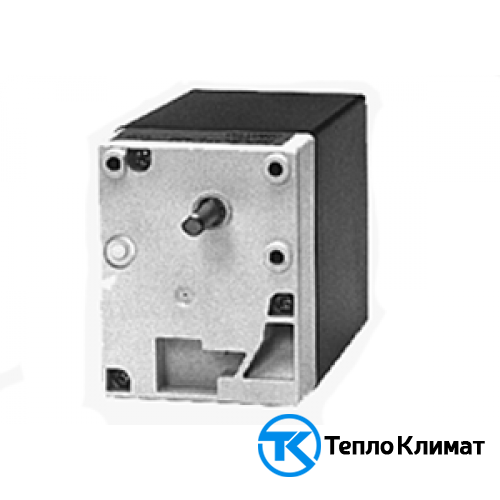

Сервоприводы Siemens SQN41
Электрический сервомотор Siemens серии SQN4 (SQN41) используется для автоматического регулирования положения воздушной заслонки или топливной заслонки (открытие и закрытие) в процессе поджига топлива, работы горелки на малом и большом горении, а также при продувке камеры сгорания. Сервоприводы контролируются автоматами горения, которые входят в состав автоматики управления горелкой и позволяют изменять соотношение газа и воздуха (воздуха и жидкого топлива) при образовании топливо-воздушной смеси на горение. Сервомотор Siemens позволяет изменять рабочий угол открытия воздушной или топливной заслонки горелки от 0 до 90 градусов. Сервоприводы Сименс оснащены двигателями синхронного типа.
Основные характеристики привода Siemens SQN41
| Напряжение питания: | AC 220…240 V, –15% +10%, 50...60 Hz |
| Потребляемая мощность | 6,5 VA |
| Крутящий момент, усилие привода: | 6 Нм (номинальное значение) |
| Усилие торможения при повороте: | 6 Нм (номинальное значение) |
| Направление вращения привода: | по часовой стрелки |
| Быстродействие поворота на 90° : | 120 сек. номинальное значение |
| Управляется автоматом / менеджером: | LAL, LOK, LFL, LGK, LME, LME7, LMO |
| Рабочий угол регулирования заслонки: | от 0 до 90° |
| Подключение кабеля: | винтовые клеммы для проводов, имеющих |
| Тип двигателя сервопривода: | синхронный, с шагом 0,1° |
| Исполнение шпинделя (материал) : | тип 4 (сталь) |
| Корпус сервопривода: | термоустойчивый и ударопрочный пластик |
| Степень защиты: | IP40 по DIN 40050 |
| Допустимый уровень влажности: | не более 95 % r.h. |
| Окружающая температура при эксплуатации: | от -20 до +60 °С |
| Вес сервопривода: | 0,8 кг. |
Приводы Siemens SQN4 (сервопривод SQN41) предназначены для регулирования положения воздушной или газовой заслонки горелки, или другого вспомогательного оборудования. Синхронный электродвигатель приводит осевую привода через зубчатую передачу. Прилагаемый распределительный вал приводит в конце и вспомогательными переключателями. Положение переключателя каждого конца и вспомогательного выключателя можно регулировать в рабочем диапазоне с помощью кулачка связан.
