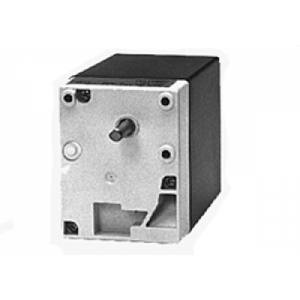

Сервоприводы Siemens SQN30, SQN31
Привод Siemens для горелок серии SQN3 (SQN30 и SQN31) используется для автоматического регулирования положения воздушной заслонки и топливной заслонки (открытие и закрытие) в процессе поджига топлива, работы горелки на малом и большом горении, а также при продувке камеры сгорания. Данный тип сервопривода применяется на горелках малой и средней мощности. Сервоприводы управляются автоматами горения Siemens, которые входят в состав автоматики управления горелкой и позволяют регулировать соотношение газа и воздуха (воздуха и топлива) при образовании топливо-воздушной смеси на горение. В зависимости от типа применяемого сервомотора Siemens рабочий угол открытия составляет 0-90 градусов. Сервоприводы Сименс оснащаются двигателями синхронного типа.
Основные характеристики привода Siemens SQN30, Siemens SQN31
| Напряжение питания, зависит от модели: | AC 220…240 V, –15% +10%, 50...60 Hz |
| Потребляемая мощность | 6,5 VA |
| Крутящий момент, усилие привода: | 1 ... 3 Нм (зависит от модели привода) |
| Усилие торможения: | 0,8 - 3 Нм (номинальное значение) |
| Направление вращения привода: | SQN30 - против часовой стрелки |
|
| SQN31 - по часовой стрелке |
| Быстродействие поворота на 90° : | 4,5 ... 120 сек., зависит от модели |
| Управляется автоматом / менеджером: | LAL, LOK, LFL, LGK, LME, LME7, LMO |
| Рабочий угол регулирования заслонки: | от 0 до 90° |
| Подключение кабеля: | винтовые клеммы для проводов, имеющих |
| Тип двигателя сервопривода: | синхронный, с шагом 1° |
| Возможность подключения потенциометра: | да |
| Исполнение шпинделя (материал): | тип 4 (сталь) |
| Корпус сервопривода: | термоустойчивый и ударопрочный пластик |
| Степень защиты: | IP40 DIN 40050 |
| Допустимый уровень влажности: | не более 95 % r.h. |
| Окружающая температура при эксплуатации: | от -20 до +60 °С |
| Вес сервопривода: | 0,8 кг. |
Приводы Siemens SQN3 (SQN30 и SQN31) предназначены для регулирования положения воздушной или газовой заслонки горелки, или другого вспомогательного оборудования.
