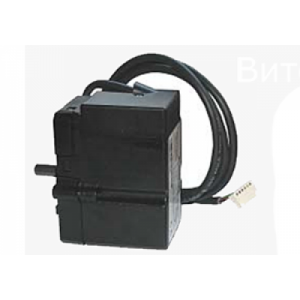

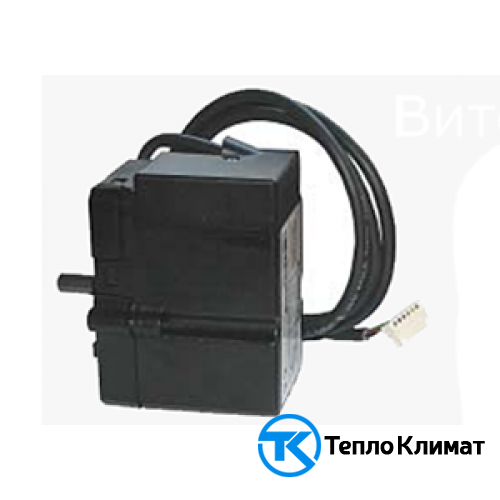

Сервоприводы Siemens SQN13, SQN14
Электрический сервомотор Siemens серии SQN1 (SQN13 и SQN14) используется для автоматического управления положением воздушной или газовой заслонки горелки (открытие и закрытие) в процессе розжига топлива, работы горелки на малом и большом горении, а также при продувке камеры сгорания. Сервоприводы управляются менеджерами горения, которые входят в состав автоматики горелки и позволяют регулировать соотношение газа и воздуха (воздуха и жидкого топлива) при образовании топливо-воздушной смеси на горение. В зависимости от типа применяемого сервомотора Siemens рабочий угол открытия составляет 0-90 градусов. Сервоприводы Сименс SQN14 и SQN13 оснащаются двигателями шагового типа.
Основные характеристики привода Siemens SQN13, Siemens SQN14
| Напряжение питания: | AC / DC 24 V ±20 % |
| Потребляемая мощность | 7,5 W |
| Крутящий момент, усилие привода: | 1 Нм (номинальное значение) |
| Усилие торможения при повороте: | 0,7 Нм (номинальное значение) |
| Усилие торможения остановленного: | 0,4 Нм (номинальное значение) |
| Направление вращения привода: | SQN13 - против часовой стрелки |
|
| SQN14 - по часовой стрелке |
| Быстродействие поворота на 90° : | зависит от модели |
| Управляется автоматом / менеджером: | LMV2... / LMV3... |
| Рабочий угол регулирования заслонки: | от 0 до 90° |
| Максимальная длина кабеля подключения: | до 1,2 метра |
| Подключение кабеля: | RAST2.5 разъем |
| Тип двигателя сервопривода: | шаговый с разрешением 0,1° |
| Исполнение шпинделя (материал) : | тип 1 (сталь) |
| Окончание шпинделя: | на обеих сторонах |
| Корпус сервопривода: | термоустойчивый и ударопрочный пластик |
| Степень защиты: | IP40 по EN 60529-1 |
| Допустимый уровень влажности: | не более 95 % r.h. |
| Окружающая температура при эксплуатации: | от -10 до +60 °С |
| Вес сервопривода: | 0,3 кг. |
Приводы Siemens SQN1 (SQN13 и SQN14) предназначены для регулирования положения воздушной или газовой заслонки горелки, или другого вспомогательного оборудования.
