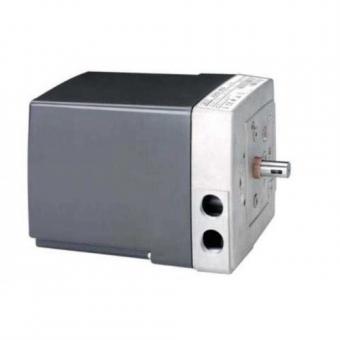

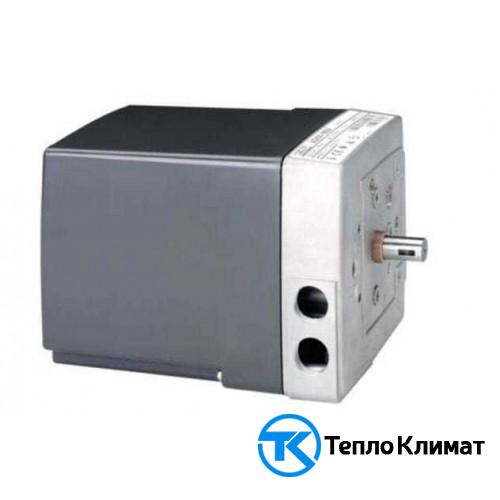

Сервоприводы Siemens SQM10, SQM11
Электрический сервомотор Siemens серии SQM1 (SQM10 и SQM11) используется для управления положением воздушной или газовой заслонки горелки (открытие и закрытие) в процессе розжига топлива, работы горелки на малом и большом горении, а также при продувке камеры сгорания. Сервоприводы управляются автоматами горения LAL, LOK, LFL, LGK, LME7, которые входят в состав автоматики горелки и позволяют регулировать соотношение газа и воздуха (воздуха и жидкого топлива) при образовании топливо-воздушной смеси на горение. В зависимости от типа применяемого привода (серводвигателя) Siemens рабочий угол открытия составляет 0-130 градусов. Сервоприводы Сименс SQM11 и SQM10 оснащаются двигателями синхронного типа. Имеется возможность подключения потенциометра, который приобретается отдельно. Шпиндель располагается на одной стороне.
Основные характеристики привода Siemens SQM10, Siemens SQM11
| Напряжение питания: | AC 220 V –15 %...AC 240 V +10 % |
| Потребляемая мощность | 9,5 VA |
| Крутящий момент, усилие привода: | 10 Нм (номинальное значение) |
| Направление вращения привода: | по часовой или против часовой стрелки |
| Быстродействие поворота на 130° : | 14...100 сек.,зависит от модели |
| Управляется автоматом / менеджером: | LAL, LOK, LFL, LGK, LME7 |
| Рабочий угол регулирования заслонки: | от 0 до 130° |
| Подключение кабеля: | 2 x M16 x 1.5 метра или |
| Тип двигателя сервопривода: | синхронный |
| Окончание шпинделя: | на одной стороне |
| Корпус сервопривода: | термоустойчивый и ударопрочный пластик |
| Степень защиты: | IP 54, DIN 40050 |
| Допустимый уровень влажности: | не более 95 % r.h. |
| Окружающая температура при эксплуатации: | от -10 до +60 °С |
| Вес сервопривода: | 1,7 кг. |
Приводы Siemens SQM1 (сервомотор SQM10 и SQM11) предназначены для регулирования положения воздушной или газовой заслонки горелки, или другого вспомогательного оборудования.
