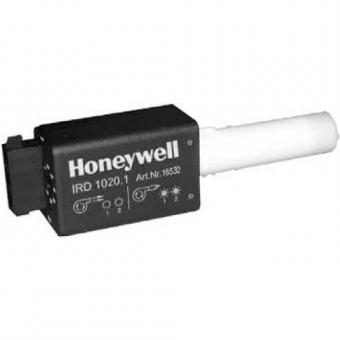

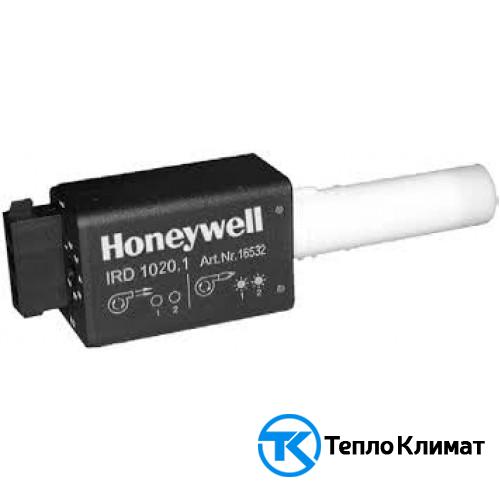

Инфракрасный датчик пламени IRD 1020.1

IRD 1020.1 применяется для контроля пламени газовых и дизельных горелок. Это устройство контроля пламени должно быть подсоединено к топочному автомату SATRONIC //HONEYWELL. Контроль основан на принципе инфракрасного излучения, другими словами, обнаружении мерцающего инфракрасного света пламени. Постоянное излучение, например, от светящейся огнеупорной прокладки котла, не имеет воздействия на датчик. IRD 1020.1 заменяет IRD 1020 и 920

Инфракрасный датчик пламени может использоваться со следующими топочными автоматами:

IRD 1020.1     DKG 972

DLG 974, 976

DMG 970, 971, 972, 973

SG 113, 133, 513

TFI 812.2

MMI 810, 812, 815, 816, 962

TMG 740-2, 740-3

SGU 930, 930i

Технические данные

Рабочее напряжение                         220/240 В (-15 ... +10%) 50 Гц (50 - 60 Гц) или 110/120 В (-15 ... +10%) 50-60 Гц (±5%)

Номинальный ток на входе прибл. 4 мА

Энергопотребление                          1 ВА

Температура окружающей среды    -20ºC … +60ºC

Стандарт изоляции                           IP 41

Положение при установке                любое

Вес                                                     40 г

Видимость пламени                          боковая или осивая в соответствии с типом
