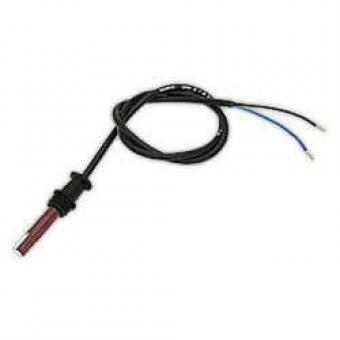

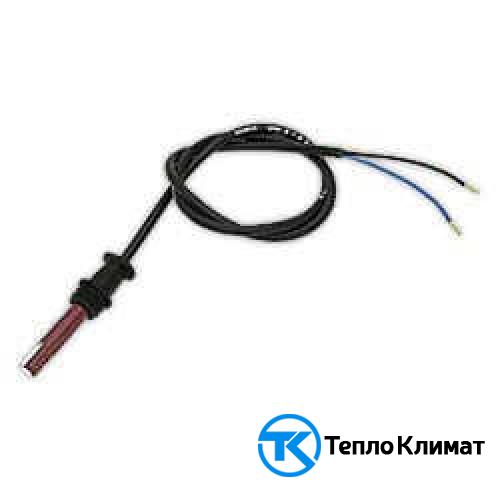

Фоторезистивные датчики QRВ
Фотодатчики QRB… предназначены для контроля желтого пламени жидкотопливных горелок.
Для данного типа контроля пламени излучение пламени жидкотопливной горелки в видимом световом спектре применяется для образования сигнала пламени. Светочувствительным элементом является фоторезистор. При отсутствии света сопротивление датчика находится в диапазоне МОм. Сопротивление датчика падает при увеличении интенсивности освещения (кОм диапазон). В отличие от селенового фотоэлемента датчика пламени RAR… раскаленный огнеупорный кирпич в топочной камере может подавать сигнал пламени.
Условия окружающей среды
| Транспорт | IEC 721-3-2 |
| Климатические условия тип | 2К2 |
| Температурный интервал | -20…+60оС |
| Влажность воздуха | < 95 % |
| Механические условия тип | 2М2 |
| Условия эксплуатации | IEC 721-3-3 |
| Климатические условия тип | 3К5 |
| Температурный интервал | -20…+60оС |
| Влажность воздуха | < 95 % |
| Тип защиты | IP40 |
| Допустимое место установки | Любое |
| Длина кабеля для подсоединения датчиков к топочным автоматам LOA… / LAL… | макс. 1.5 м |
| Кабель датчика | 2 х 0.75 мм2; диаметр 5.1 мм |
