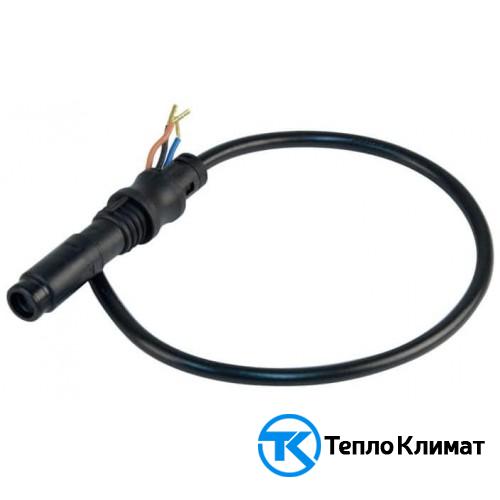

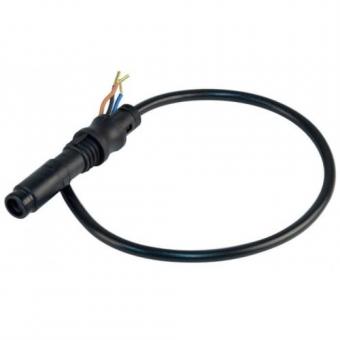

Датчики синего пламени QRС1
QRC1 - это УФ-чувствительный датчик пламени небольшого размера со встроенным усилителем. Выполнен для фронтального и бокового 90° освещения. QRC1… предназначен для использования с топочными автоматами типов LOA2… (кроме LOA25…), LOA3…, LOA44…, LGB3…, LAL1… и LAL2…. На штекерной основе он сходен с фоторезистивным датчиком QRB1 с крепежной муфтой.
Максимальная спектральная чувствительность датчика составляет прибл. 300 нм, это оптимальное покрытие диапазона максимального УФ-излучения синего пламени керосина и газа. Так как датчик также способен обнаруживать УФ-частицы спектра излучения других светящихся источников (освещение котельной, солнечный свет и т.д.), действительны обычные правила защиты от постороннего света.
| Рабочее напряжение | АС 230 В, -15% +10% |
| Частота | 50…60 Гц |
| Потребление | 0.35 ВА |
| Допустимые прерывания сигнала пламени | прибл. 300 мс |
| Длина соединительного кабеля датчика | макс. 1 м |
| Длина вспомогательного провода датчика (только в случае отдельно | |
| проложенных кабелей, см. "Макс. длина кабеля датчика") | макс. 20 м |
| Степень защиты | IP 40 |
| Стандарт защиты | II |
| Испытания на влагостойкость согласно IEC 68-2-30 | 40 оС / 95% относит. влажности |
| Допустимая температура окружающей среды | |
| - Эксплуатация | -20 оС…+60 оС, в течение макс. 1 мин. до +75 оС |
| - Транспортировка и хранение | -25 оС…+85 оС |
| Колебания согласно IEC 68-2-6 | макс. 1 г, 10…500 Гц |
| Вес с кабелем 350 мм | 0.029 кг |
| Положение установки | любое |
