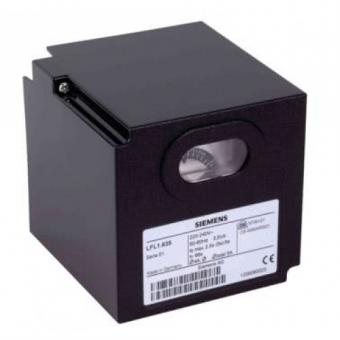

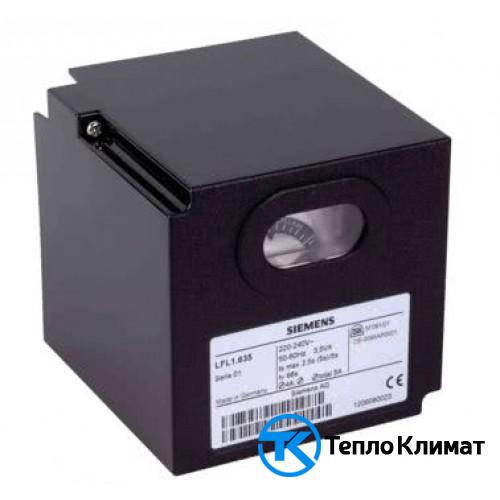

Блок управления LFL
Блок управления Siemens LFL (LFL1.122, LFL1.133, LFL1.148, LFL1.322, LFL1.333, LFL1.335, LFL1.622, LFL1.635, LFL1.638) применяется для автоматического управления горелкой, а также контроля пламени при помощи соответствующих датчиков или электродов ионизации. Блоки управления LFL 1.xxx применяются на многоступенчатых или модулируемых газовых, комбинированных и жидкотопливных горелках различных производителей и являются съемным устройством управления процессом горения. Блок управления Siemens LFL осуществляет контроль управления воздушной заслонкой, а также контроль пламени с помощью ультрафиолетового датчика QRA или ионизационного электрода. Блок Siemens LFL устанавливаются на горелках средней и большой мощности с периодическим типом работы с обязательным отключением каждые 24 часа для автоматического тестирования оборудования. Модели LFL для наддувных горелок вентиляторного типа и атмосферных горелок отличаются.
| Технические характеристики блоков управления Siemens LFL : | |||||
| Модель Siemens | Электро | Время предварительной продувки t1, сек | Предохранительное время TSA, сек | Время перед поджигом, t3, сек | Время дополнительной продувки, t6, сек |
| Siemens LFL 1.122 | 220 | 10 | 2 | 4 | 10 |
| Siemens LFL 1.122-110V | 110 | 10 | 2 | 4 | 10 |
| Siemens LFL 1.133 | 220 | 9 | 3 | 3 | 14,5 |
| Siemens LFL 1.133-110V | 110 | 9 | 3 | 3 | 14,5 |
| Siemens LFL 1.148 | 220 | - | - | - | - |
| Siemens LFL 1.322 | 220 | 36 | 2 | 4 | 12 |
| Siemens LFL 1.322-110V | 110 | 36 | 2 | 4 | 12 |
| Siemens LFL 1.333 | 220 | 31 | 3 | 6 | 17 |
| Siemens LFL 1.333-110V | 110 | 31 | 3 | 6 | 17 |
| Siemens LFL 1.335 | 220 | 37 | 2,5 | 5 | 15 |
| Siemens LFL 1.335-110V | 110 | 37 | 2,5 | 5 | 15 |
| Siemens LFL 1.622 | 220 | 65 | 2 | 4 | 12 |
| Siemens LFL 1.635 | 220 | 66 | 2,5 | 5 | 15 |
| Siemens LFL 1.638 | 220 | 66 | 2,5 | 5 | 15 |
